Odstępy mocowań oraz prowadzenie pionów i poziomów z PP-R

Data dodania: 18-01-2026

Instalacje składające się z rur PP-R muszą być odpowiednio zaprojektowane oraz wykonane. Niezbędne jest właściwe zaplanowanie odstępów między mocowaniami zarówno w pionie, jak i poziomie, aby cały układ był stabilny i umożliwiał bezpieczną kompensację wydłużeń termicznych. Dowiedz się, jak zaplanować prowadzenie przewodów, aby instalacja była trwała i wydajna. Czytaj!

Odstępy mocowań oraz prowadzenie pionów i poziomów z PP-R

Najważniejsze zasady montażu rur PP-R

Poniżej znajdziesz najważniejsze zasady montażu rur PP-R. Ich przestrzeganie jest niezbędne, jeśli chcesz, aby Twoja instalacja działała prawidłowo i była jak najmniej narażona na ryzyko występowania naprężeń mogących powodować m.in. odkształcenia przewodów.

🔸 Przewody instalacji wodociągowej powinny być prowadzone ze spadkiem 0,5% w kierunku odbiornika. Dzięki temu w najniższych punktach układu będzie możliwe opróżnienie go z wody. Takie ułożenie przewodów pozwoli również zastosować w najwyższych punktach odpowietrzenie (punkty czerpalne). Prowadzenie instalacji bez spadku jest możliwe wyłącznie wtedy, gdy można ją odwodnić poprzez przedmuchanie przewodów sprężonym powietrzem.

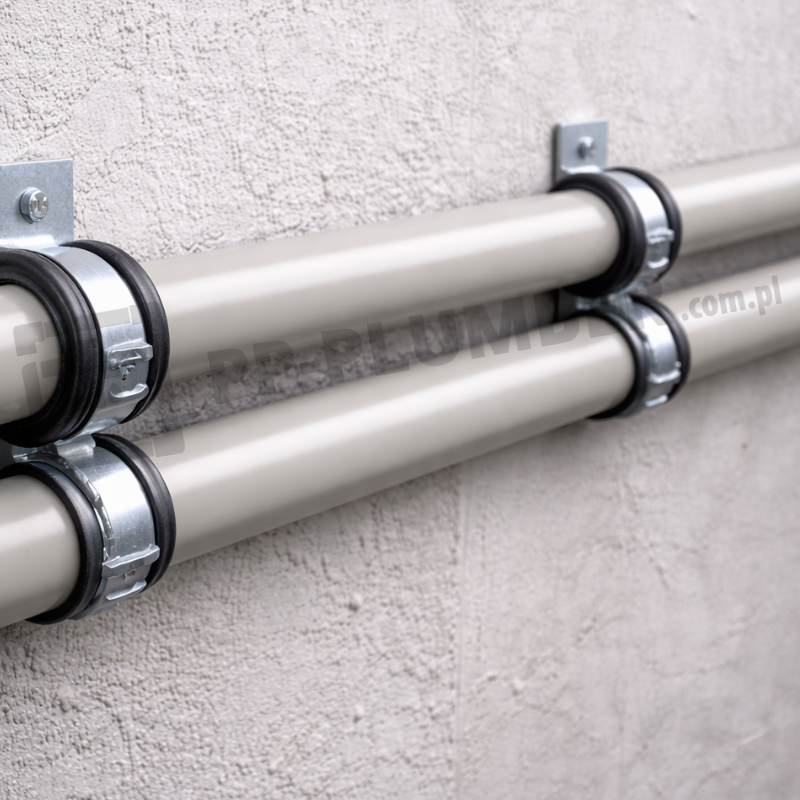

Odstępy mocowań oraz prowadzenie pionów i poziomów z PP-R

🔸 Przewody instalacji powinny być prowadzone po ścianach wewnętrznych, aby były one zabezpieczone przed niską temperaturą. Jeśli są one zaizolowane lub zastosowano elektryczny kabel grzejny, można je umieścić w ścianach zewnętrznych. Należy jednak pamiętać o odpowiednim zabezpieczeniu przed zamarzaniem i kondensacją pary wodnej, aby ograniczyć ryzyko ich uszkodzenia.

🔸 Poziome przewody rozdzielcze można prowadzić pod posadzką, gdy rury są zamocowane na głębokości co najmniej 50 mm poniżej poziomu 0 gotowej posadzki. Warunkiem jest także to, że temperatura w pomieszczeniu nie może spadać poniżej 0°C.

🔸 Przewody prowadzone obok siebie należy układać równolegle. Nie tylko ułatwia to montaż i późniejszą konserwację, ale także zapewnia stabilność całej instalacji.

🔸 Rury w ścianach lub pod stropem powinny być zamocowane w uchwytach bądź na wspornikach. Ich rozstaw sprawdzisz w tabelach w dalszej części artykułu. Na podejściach przed punktami czerpalnymi należy przewidzieć dodatkowe mocowanie.

🔸 Rury umieszczone w bruzdach powinny być zabezpieczone osłoną w formie izolacji, rury karbowanej typu peszel (ale nie jest to warunek konieczny). W ten sposób ochronisz je przed uszkodzeniami, które mogłyby powstać w wyniku wydłużeń termicznych. Należy pamiętać, aby rury nie stykały się w żadnym miejscu z powierzchnią przegrody. Muszą także mieć możliwość swobodnego wydłużania się i skracania w czasie pracy termicznej instalacji.

🔸 Zaleca się, aby przewody z tworzyw sztucznych były prowadzone w odległości minimum 0,1 m od rurociągów cieplnych. Jeśli mają znajdować się bliżej, konieczne jest zastosowanie izolacji termicznej, aby uniknąć ryzyka ich przegrzewania i odkształcania.

🔸 Izolację należy zastosować także w przypadku, gdy istnieje możliwość wzrostu temperatury przewodu powyżej 30°C lub jeśli rury prowadzą przez nieogrzewane pomieszczenia o wysokim poziomie wilgotności (przekraczającym 80%).

🔸Maksymalne odchylenie przewodów pionowych na jedną kondygnację nie powinno przekraczać 1 cm.

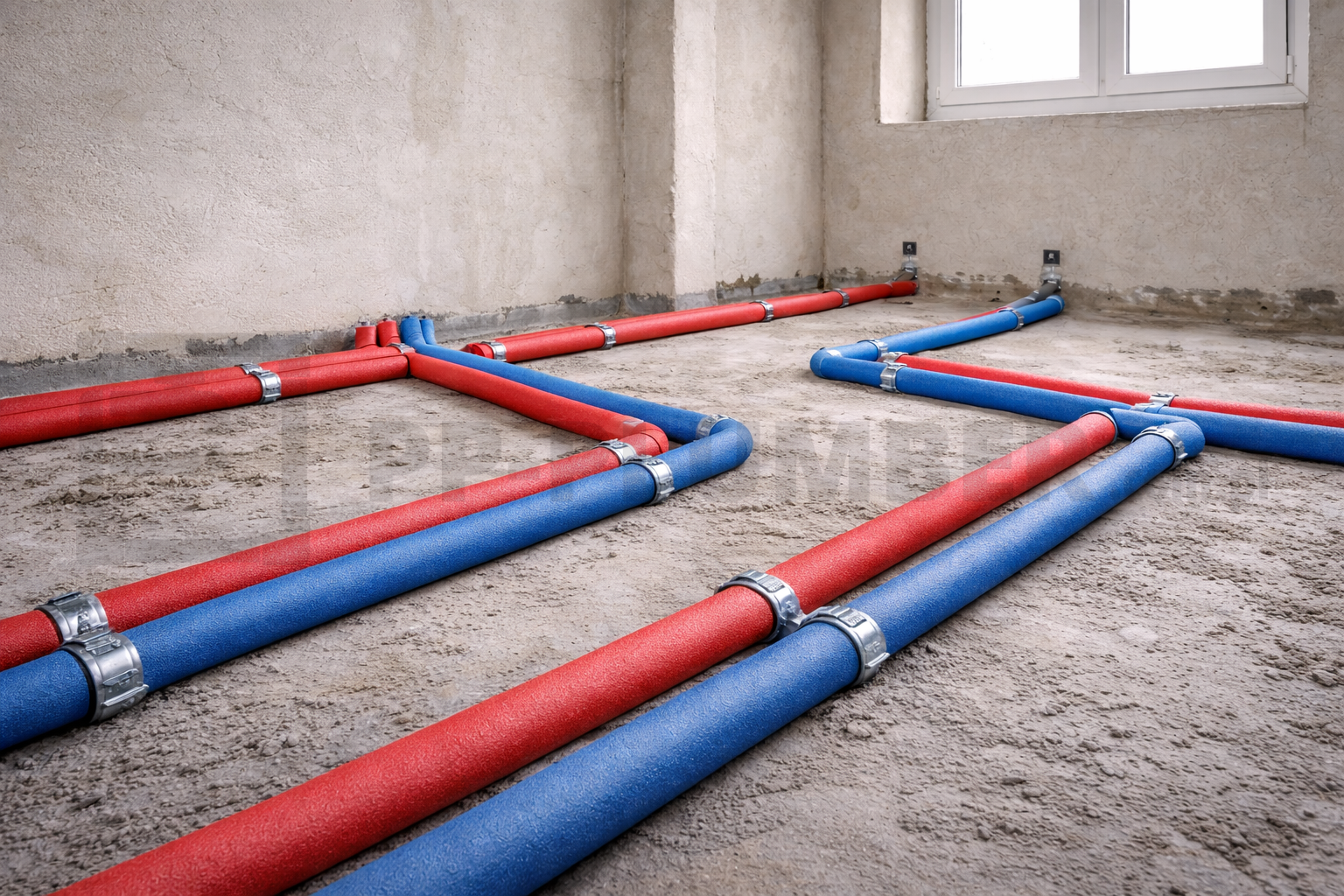

Prowadzenie przewodów PP-R w bruzdach i na ścianach

🔸 Przewody należy prowadzić w taki sposób, aby zapewnić prawidłową kompensację wydłużeń cieplnych, z maksymalnym uwzględnieniem samokompensacji. Tam, gdzie nie ma możliwości zastosowania ze względu np. na ograniczoną przestrzeń, należy stosować odpowiednio dopasowane kompensatory.

🔸 Po zakończeniu montażu wszystkich elementów instalacji, należy przeprowadzić próbę szczelności. Zaleca się, aby ciśnienie było 1,5 raza większe niż ciśnienie robocze (maksymalne ciśnienie próbne nie może przekraczać wartości PN+5 bar). Pomiar powinien być wykonany w najniższym punkcie instalacji. Spadek ciśnienia nie powinien wynosić więcej niż 0,8 bara/h. Jeśli przekroczy ten poziom, może to oznaczać nieszczelność połączeń.

🔸 Jeśli próba szczelności przebiegnie zgodnie z oczekiwaniami, można uruchomić instalację. W przypadku układu z zimną wodą wystarczy go napełnić medium. Jeśli jest to instalacja wody ciepłej lub centralnego ogrzewania, niezbędne jest przeprowadzenie próby na gorąco. W jej trakcie trzeba zwrócić szczególną uwagę na punkty stałe (czy utrzymują przewody w miejscu) oraz kompensatory (czy swobodnie pracują i pochłaniają wydłużenia liniowe). Przeprowadzenie próby z wykorzystaniem gorącej wody pozwoli upewnić się, że rury kompensują wydłużenie termiczne i nie są narażone na występowanie odkształceń.

Mocowanie rur PP-R – odległości między obejmami montażowymi

Mocowanie rur PP-R musi zapewniać swobodną wydłużalność związaną ze zmianami temperatury. Rozstaw obejm montażowych PP-R dla przewodów poziomych zależy przede wszystkim od temperatury czynnika oraz średnicy rury. Sprawdzisz je w poniższej tabeli.

Średnica rury d (mm)	20°C	30°C	40°C	50°C	60°C	80°C	100°C
16	75	70	70	65	65	55	40
20	80	75	70	70	65	60	45
25	85	85	85	80	75	70	50
32	100	95	95	90	85	75	55
40	110	95	95	90	85	75	55
50	125	120	115	110	105	90	70
63	140	135	130	125	120	105	80
75	155	150	145	135	130	115	80
90	165	165	155	150	145	125	95
110	185	180	175	165	160	140	105

W przypadku przewodów pionowych dopuszczalne jest zwiększenie odległości między podporami o ok. 30%. W powyższej tabeli uwzględniono rozmieszczenie punktów stałych dla cieczy o gęstości 1 g/cm3, czyli wody. Jeśli rurociągiem będzie transportowane inne medium, należy zastosować odpowiedni współczynnik zmniejszający. Sprawdzisz go w poniższej tabeli.

Gęstość cieczy w g/cm3	Współczynnik zmniejszający
1,25	0,90
1,50	0,83
1,75	0,77
2,00	0,70

Warto także znać zalecaną odległość zewnętrznej części przewodu lub jego izolacji cieplnej od ściany, stropu lub podłogi. Pomoże to zabezpieczyć go przed uszkodzeniami mechanicznymi oraz zapewnić swobodną zmianę długości bez naprężeń. Odległość ta powinna wynosić:

1 cm – dla przewodów o średnicy 25 mm,
2 cm – dla przewodów o średnicy 32–50 mm,
4 cm – dla przewodów o średnicy 65–80 mm,
5 cm – dla przewodów o średnicy 100 mm.2

Im większa rura, tym niezbędne jest zachowanie większej odległości, aby mogła się ona swobodnie wydłużać i kurczyć bez ryzyka naprężeń czy odkształceń.

Efektywne prowadzenie pionów instalacji PP-R oraz wydajnych poziomów – postaw na najwyższej jakości komponenty

Aby instalacja była stabilna oraz odporna na drgania, należy stosować wysokiej jakości akcesoria montażowe, a przede wszystkim uchwyty do rur. Są one niezbędne do prawidłowego prowadzenia przewodów układu grzewczego lub sanitarnego. Umożliwiają trwałe zamocowanie rur do ścian, sufitów oraz tras technologicznych.

Wysokiej jakości uchwyty do rur dostępne w naszej ofercie są przeznaczone do tworzenia podpór stałych lub przesuwnych. Pierwsze z nich mają zastosowanie głównie tam, gdzie przewód zmienia swój kierunek np. przy kolanach i rozdzielaczach. Podpory przesuwne stosuje się na długich odcinkach pionowych oraz poziomych. Umożliwiają one swobodne zmiany długości pod wpływem wahań temperatury.

W naszym asortymencie znajdziesz:

uchwyty z polipropylenu proste – to najchętniej wybierane akcesoria montażowe. Są odporne na uszkodzenia mechaniczne oraz działanie wysokiej temperatury. Mogą mieć kontakt z wilgocią oraz substancjami chemicznymi. Nadają się do mocowania przewodów w pionie i poziomie zarówno na ścianach, jak i sufitach;

uchwyty z polipropylenu boczne – są wyposażone w zintegrowany kołek i przeznaczone do mocowania rur o różnych średnicach. Ich zaletą jest także szybki i bezproblemowy montaż;

uchwyty stalowe z gumą pojedyncze – wykonane z ocynkowanej stali. Gumowa obejma zapewnia stabilność rur oraz trwałość całej instalacji. Skutecznie tłumią wibracje oraz hałas powstający podczas pracy układu;

uchwyty stalowe z gumą podwójne – doskonale sprawdzają się tworzenia punktów stałych instalacji sanitarnych. Ułatwiają prawidłowe prowadzenie przewodów zgodne z wymogami projektu.

Oferujemy wszystko to, czego potrzebujesz do stworzenia instalacji. Znajdziesz u nas uchwyty, obejm, trójniki, kolana oraz klipsy do rur PP-R. Cennik produktów dostępnych w asortymencie sprawdzisz na stronie lub kontaktując się z działem sprzedaży. Postaw na to, co najlepsze i wybierz akcesoria od PP-Plumber.

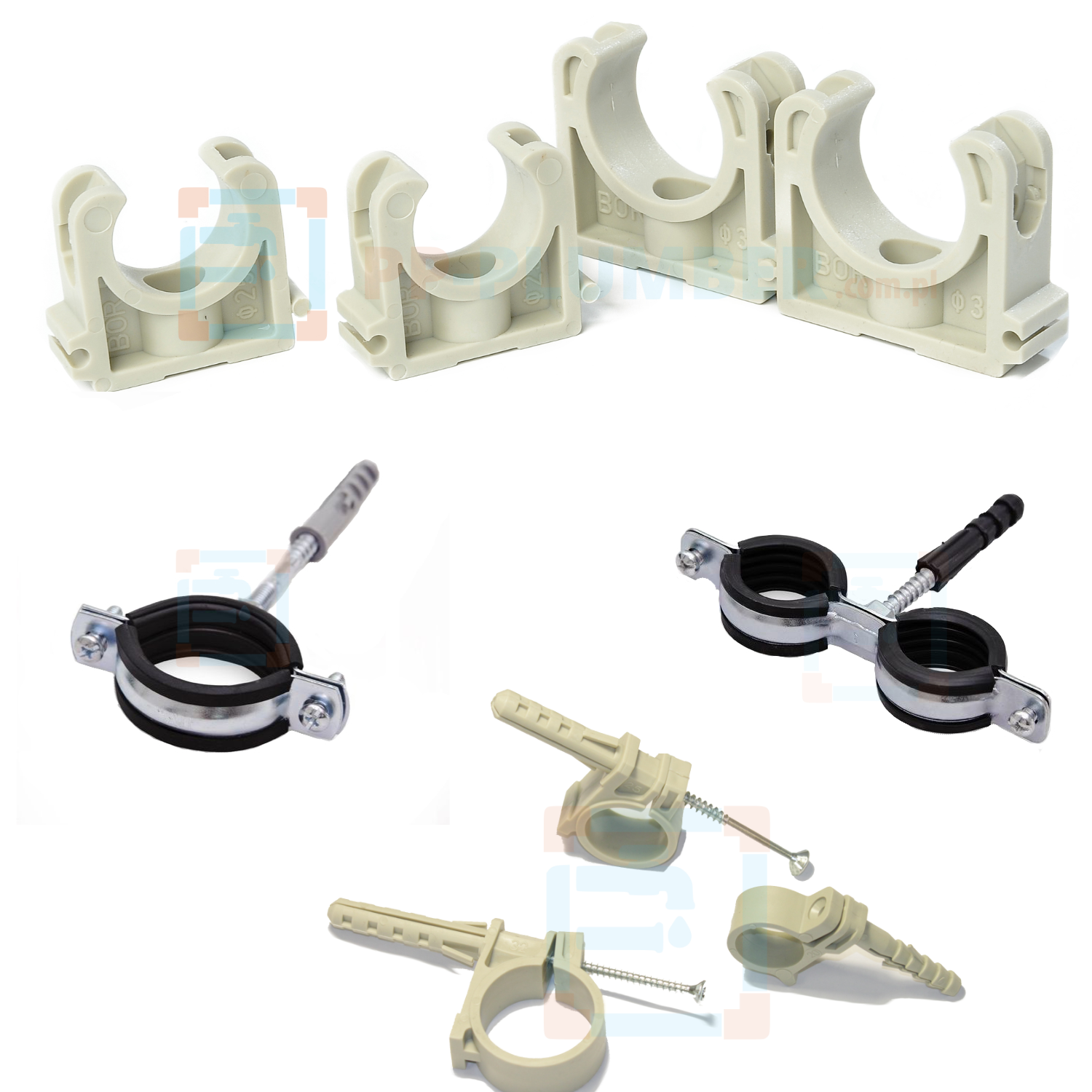

Uchwyty do rur PP-R – podpory stałe i przesuwne
